AutoCAD Là Gì Trong Thiết Kế Nội Thất: Công Dụng Và Ứng Dụng Thực Tế

AutoCAD trong thiết kế nội thất là công cụ chuẩn mực dùng để triển khai bản vẽ mặt bằng, thể hiện kích thước chính xác và mô tả chi tiết kỹ thuật của từng không gian. Trong quy trình làm việc chuyên ng hiệp, AutoCAD đóng vai trò như một “ngôn ngữ giao tiếp chung” giúp kiến trúc sư, nhà thiết kế, xưởng sản xuất và đội thi công thống nhất phương án trước khi đưa vào thực tế.

Vậy AutoCAD có những công dụng cụ thể nào và được ứng dụng ra sao trong thiết kế văn phòng, trường học hay các công trình thương mại? Hiểu rõ vai trò của phần mềm sẽ giúp nhà thiết kế tối ưu hóa tiến độ công việc, đồng thời giúp chủ đầu tư dễ dàng kiểm soát phương án triển khai và dự toán kinh phí.

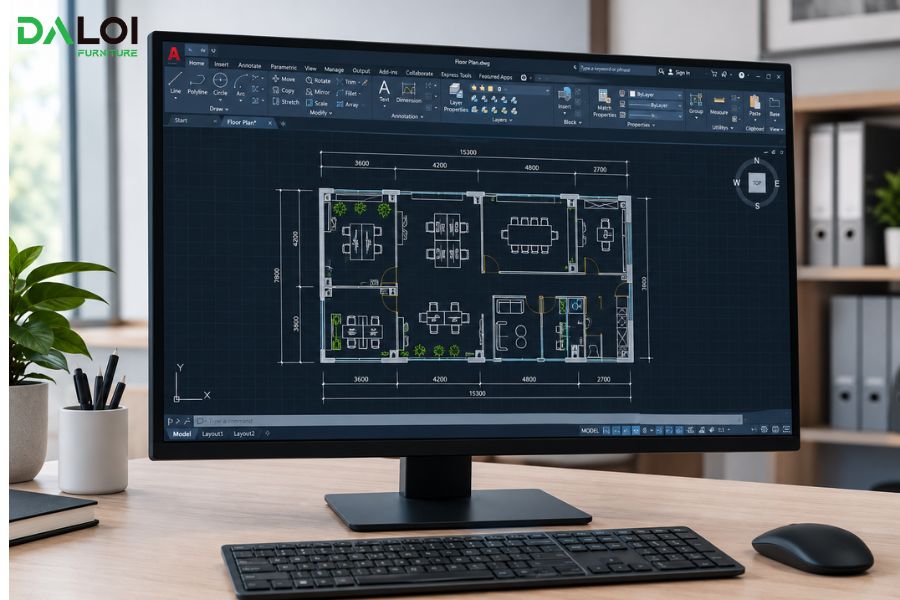

1. AutoCAD Là Gì Trong Thiết Kế Nội Thất?

AutoCAD (Computer-Aided Design) là phần mềm thiết kế hỗ trợ tạo và chỉnh sửa bản vẽ kỹ thuật trên máy tính do Autodesk phát triển. Trong lĩnh vực nội thất, phần mềm này là công cụ nền tảng để xây dựng bản vẽ thiết kế nội thất 2D, cung cấp đầy đủ thông số chính xác về mặt bằng, chiều cao, vị trí đồ đạc và chi tiết cấu tạo.

Khác với hình ảnh phối cảnh 3D chủ yếu phục vụ mục đích thẩm mỹ và hình dung không gian, bản vẽ AutoCAD tập trung hoàn toàn vào tính khả thi và độ chính xác kỹ thuật. Người đọc bản vẽ có thể căn cứ vào đó để xác định vị trí chính xác của bàn ghế, tủ, vách ngăn, cửa ra vào, hệ thống chiếu sáng và các hạng mục hạ tầng kỹ thuật.

Một bộ hồ sơ bản vẽ AutoCAD nội thất tiêu chuẩn thường bao gồm các hạng mục chính sau:

• Mặt bằng hiện trạng & cải tạo: Đánh giá không gian gốc và xác định các vị trí cần phá dỡ hoặc xây mới.
• Mặt bằng bố trí nội thất (Layout): Thể hiện vị trí sắp xếp bàn ghế, tủ, quầy và phân chia cụ thể từng khu vực chức năng.
• Mặt bằng định vị hạ tầng kỹ thuật (MEP): Đảm bảo vị trí ổ cắm điện, cổng mạng, đường cấp thoát nước khớp hoàn toàn với thiết kế đồ đạc.
• Kích thước kỹ thuật chi tiết: Ghi rõ chiều dài, chiều rộng, khoảng cách lưu thông và kích thước tiêu chuẩn của từng sản phẩm.
• Mặt đứng, mặt cắt (Elevations & Sections): Mô tả chi tiết chiều cao, các lớp vật liệu và cấu tạo ẩn bên trong tường/vách/tủ.
• Bản vẽ chi tiết gia công (Shop Drawing): Cung cấp cấu tạo chi tiết để xưởng sản xuất trực tiếp đóng đồ nội thất.

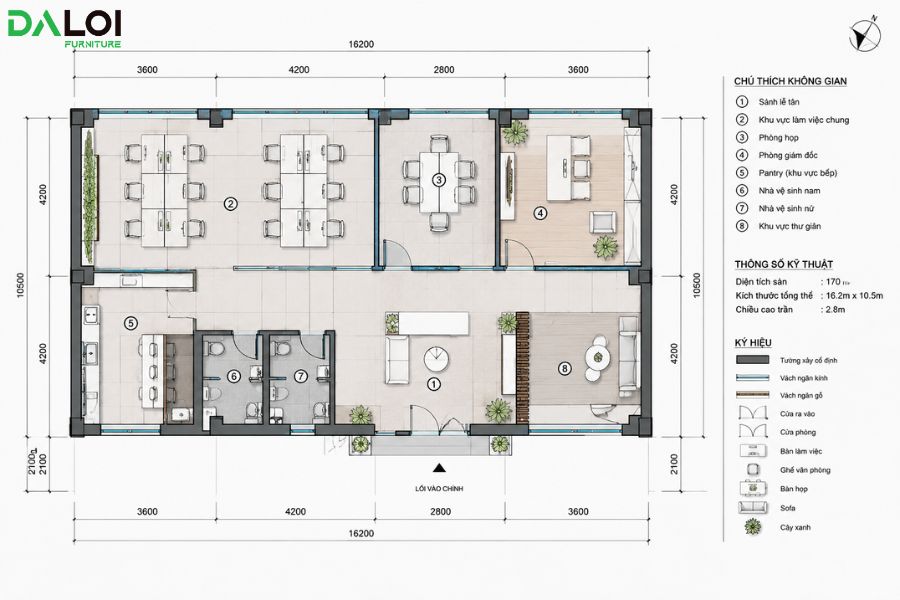

2. AutoCAD Trong Thiết Kế Nội Thất Dùng Để Làm Gì?

Công dụng của AutoCAD trong thiết kế nội thất nằm ở khả năng biến ý tưởng sơ phác thành một bộ hồ sơ kỹ thuật chuẩn xác, phục vụ liền mạch từ khâu quy hoạch đến sản xuất và hoàn thiện.

• Quy hoạch và bố trí mặt bằng nội thất: AutoCAD giúp phân chia các khu vực chức năng và tổ chức luồng giao thông (lối đi) một cách khoa học. Chẳng hạn, với một mặt bằng văn phòng, người thiết kế sử dụng phần mềm để chia ranh giới khu vực làm việc chung, phòng họp, phòng quản lý, quầy lễ tân và pantry, đảm bảo tối ưu diện tích và chuẩn nhân trắc học.
• Thể hiện kích thước chính xác và vị trí đồ nội thất: Bản vẽ ghi rõ thông số chuẩn đến từng milimét của bàn văn phòng, tủ hồ sơ – tủ tài liệu , quầy tiếp đón hay hệ vách ngăn. Việc định vị chuẩn xác giúp hạn chế tối đa sai lệch khi lắp đặt thực tế, tránh tình trạng đồ nội thất bị cấn vướng hoặc không vừa với không gian.
• Triển khai mặt đứng và chi tiết cấu tạo: Ngoài mặt bằng 2D, AutoCAD hỗ trợ thể hiện mặt đứng (chiều cao tủ, mảng tường trang trí) và các đường cắt kỹ thuật. Đây là cơ sở để làm rõ cấu tạo bên trong, cách chia hộc tủ, vị trí gắn bản lề hay hệ khung xương vách ngăn – những chi tiết mà mặt bằng tổng thể không thể hiện được.
• Kết nối trực tiếp với khâu sản xuất và thi công: Tại xưởng sản xuất, bản vẽ kỹ thuật AutoCAD cung cấp thông số chính xác để thợ cắt gỗ, ra phôi và lắp ráp sản phẩm đúng yêu cầu. Tại công trình, đội ngũ thi công dựa vào bản vẽ để định vị vị trí lắp đặt, kết hợp khớp nối giữa đồ gỗ với hệ thống điện, trần, sàn và tường.

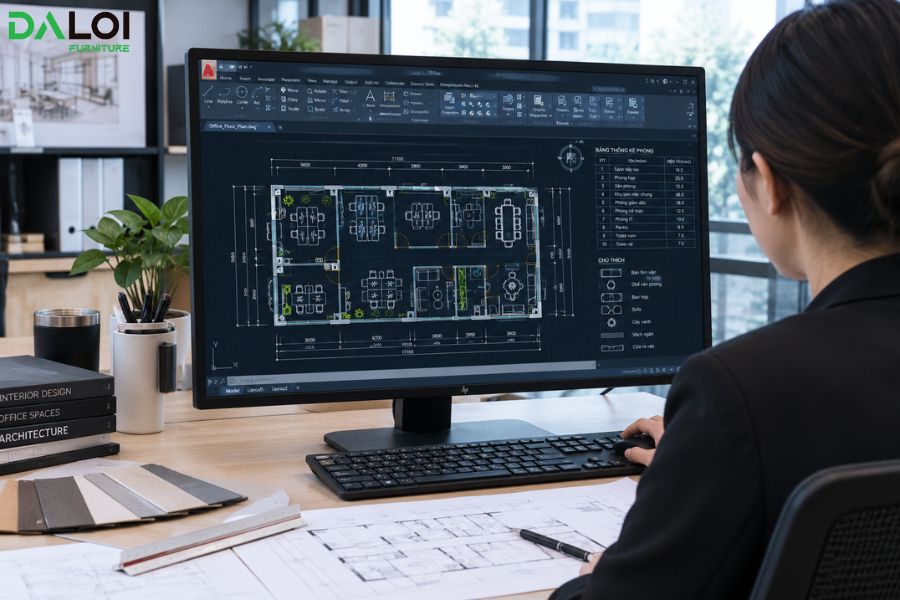

3. Ứng Dụng Thực Tế Của AutoCAD Trong Thiết Kế Nội Thất

Tùy thuộc vào quy mô và đặc thù riêng của từng loại hình công trình, bản vẽ AutoCAD sẽ được triển khai với những giải pháp kỹ thuật linh hoạt nhằm đáp ứng trọn vẹn mục đích sử dụng thực tế.

3.1 Thiết kế nội thất văn phòng

Dự án văn phòng đòi hỏi sự tính toán khắt khe về mật độ chỗ ngồi, luồng di chuyển và khả năng tích hợp hệ thống hạ tầng kỹ thuật âm sàn. Khi triển khai không gian làm việc bằng AutoCAD, nhà thiết kế dễ dàng phân định cụ thể các khu vực chức năng theo sơ đồ tổ chức của doanh nghiệp.

• Tối ưu luồng di chuyển & an toàn: Tính toán chính xác khoảng cách lối đi chính và phụ (thường tối thiểu 1.2m – 1.5m), giúp nhân sự di chuyển thoáng đãng và đáp ứng đầy đủ tiêu chuẩn PCCC.
• Định vị hạ tầng kỹ thuật âm sàn: Khớp nối chính xác vị trí đồ nội thất với các ổ cắm điện, cổng mạng âm sàn hoặc đường dây ngầm trên bàn làm việc, tránh sai lệch khi thi công thực tế.

3.2 Thiết kế nội thất trường học

Đối với các công trình giáo dục như trường mầm non, tiểu học hay đại học, yếu tố an toàn, nhân trắc học theo độ tuổi và tính linh hoạt của không gian luôn được ưu tiên hàng đầu.

• Đảm bảo tiêu chuẩn nhân trắc học & góc nhìn: Hỗ trợ bố trí bàn ghế học sinh, bàn giáo viên và bảng từ đúng khoảng cách tiêu chuẩn, giúp học sinh có góc nhìn tối ưu và tư thế ngồi đạt chuẩn.
• Đồng bộ hóa & bóc tách khu vực đặc thù: Tối ưu chi phí sản xuất hàng loạt nhờ tính đồng bộ giữa các phòng học cùng quy mô, đồng thời bóc tách bản vẽ kỹ thuật riêng cho đường cấp thoát nước, khí nén tại phòng thí nghiệm hay hệ giá kệ chịu tải lớn ở thư viện.

3.3 Thiết kế cửa hàng, showroom và không gian thương mại

Trong các showroom hay cửa hàng bán lẻ, bản vẽ AutoCAD đóng vai trò quy hoạch hành trình trải nghiệm của khách hàng (Customer Journey) và tối ưu hóa diện tích trưng bày sản phẩm.

• Quy hoạch hành trình khách hàng: Xác định chính xác luồng di chuyển, vị trí đảo trưng bày, quầy thu ngân và hệ kệ tường sao cho không gian vừa thu hút thị giác, vừa thuận tiện cho nhân viên quản lý.
• Triển khai hạng mục đặt đóng riêng (Custom-made): Thể hiện chuẩn xác bán kính cong, kích thước và cấu tạo khung xương của các chi tiết độc bản như quầy lễ tân uốn cong, kệ trang trí âm tường để xưởng gia công chính xác trước khi lắp đặt.

3.4 Thiết kế và sản xuất đồ nội thất (Furniture Detail / Shop Drawing)

Không dừng lại ở quy hoạch mặt bằng tổng thể, AutoCAD còn là phần mềm cốt lõi trong khâu bóc tách bản vẽ chi tiết sản xuất (Shop Drawing) cho từng sản phẩm đồ gỗ đặt đóng.

• Thể hiện chi tiết cấu tạo gia công: Bóc tách đầy đủ các hình chiếu, kích thước tổng thể, độ dày ván, vị trí vát mòi, chia đợt tủ và vị trí lắp đặt các phụ kiện như bản lề, ray trượt để cung cấp dữ liệu chuẩn xác cho máy cắt CNC hoặc thợ mộc.
• Cơ sở bắt buộc cho xưởng sản xuất: Cung cấp hồ sơ bóc tách chi tiết kỹ thuật mà bản vẽ mặt bằng tổng thể không thể thay thế, giúp xưởng sản xuất đúng form dáng, đúng tỉ lệ và hạn chế tối đa rủi ro lỗi hỏng.

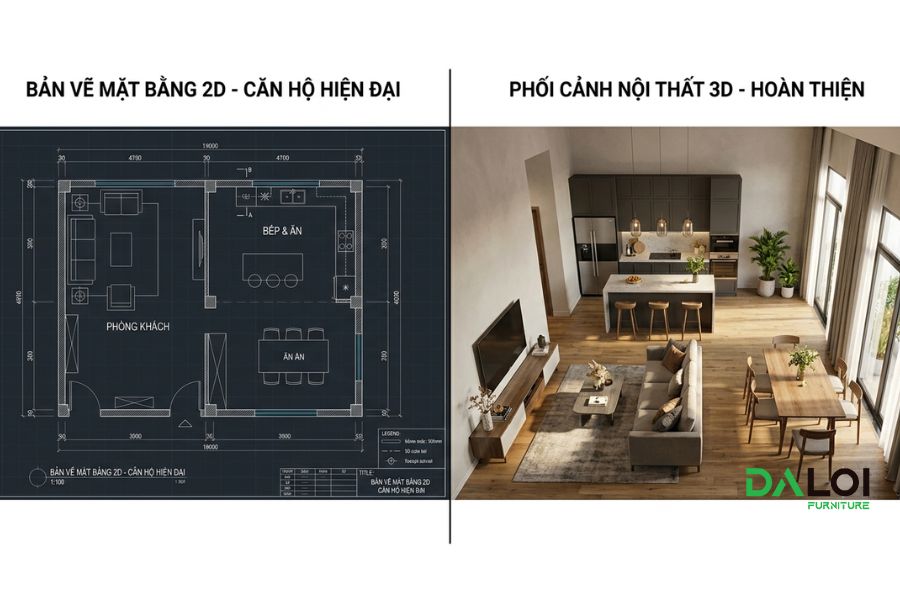

4. AutoCAD Khác Gì So Với Phần Mềm Thiết Kế Nội Thất 3D?

Trong quy trình làm việc thực tế, AutoCAD và các phần mềm thiết kế nội thất 3D (như 3ds Max, SketchUp) không cạnh tranh mà đóng vai trò hỗ trợ và bổ sung cho nhau.

• Quy trình phối hợp chuẩn: Nhà thiết kế bắt đầu bằng việc lên ý tưởng bố trí mặt bằng trên AutoCAD ➔ Dựng mô hình phối cảnh 3D để chủ đầu tư duyệt màu sắc, chất liệu ➔ Quay lại AutoCAD để xuất bộ hồ sơ kỹ thuật chi tiết phục vụ trực tiếp cho khâu thi công.

5. Lời Kết

AutoCAD trong thiết kế nội thất là công cụ nền tảng giúp hiện thực hóa các ý tưởng sáng tạo thành hồ sơ kỹ thuật chuẩn xác. Từ các dự án văn phòng, trường học, cửa hàng đến các sản phẩm đồ nội thất đặt đóng riêng, AutoCAD đóng vai trò cầu nối không thể thiếu giữa nhà thiết kế, chủ đầu tư, xưởng sản xuất và đội ngũ thi công.

Sự kết hợp ăn ý giữa bản vẽ kỹ thuật AutoCAD rõ ràng và hình ảnh mô phỏng 3D trực quan chính là chìa khóa giúp dự án nội thất được vận hành trơn tru, đúng tiến độ và tối ưu chi phí.

>>> Đọc thêm : Bản Vẽ Thiết Kế Nội Thất 2D và 3D Là Gì? Và Ứng Dụng Trong Thiết Kế Nội Thất

6. Đa Lợi Furniture – Ứng Dụng AutoCAD Chuyên Nghiệp Trong Thiết Kế & Thi Công Nội Thất

Đa Lợi Furniture là đơn vị uy tín chuyên tư vấn, sản xuất thiết kế thi công nội thất văn phòng trọn gói cho văn phòng, trường học và showroom. Việc ứng dụng AutoCAD bài bản giúp Đa Lợi kiểm soát chất lượng dự án từ bản vẽ đến thực tế:

• Tối ưu mặt bằng: Bố trí không gian khoa học, chuẩn nhân trắc học và tối ưu luồng di chuyển.
• Định vị kỹ thuật chuẩn xác: Triển khai bản vẽ MEP (điện, mạng) khớp hoàn toàn với vị trí nội thất.
• Bóc tách sản xuất (Shop Drawing): Bóc tách chi tiết từng sản phẩm đặt đóng riêng, đảm bảo xưởng sản xuất chuẩn form dáng 100%.
• Tối ưu chi phí & Tiến độ: Báo giá chính xác theo khối lượng bóc tách, hạn chế phát sinh và đảm bảo tiến độ bàn giao.

7. Câu Hỏi Thường Gặp Về AutoCAD Trong Thiết Kế Nội Thất

AutoCAD có bắt buộc phải có trong thiết kế nội thất không?

Có. Dù hiện nay có nhiều phần mềm hiện đại phát triển, AutoCAD vẫn là tiêu chuẩn ngành trong việc xuất hồ sơ bản vẽ 2D. Một nhà thiết kế hay kiến trúc sư chuyên nghiệp bắt buộc phải thành thạo AutoCAD để làm việc với các nhà thầu và xưởng sản xuất.

AutoCAD có làm được phối cảnh 3D nội thất không?

Có thể, nhưng ít khi dùng. AutoCAD có tính năng dựng hình 3D, nhưng thao tác khá phức tạp, việc xử lý vật liệu và ánh sáng không chuyên sâu. Thực tế, người ta thường kết hợp với các phần mềm chuyên dụng như SketchUp hoặc 3ds Max để làm 3D hiệu quả hơn.

Lộ trình học AutoCAD cho người mới bắt đầu như thế nào?

Nên đi theo 3 bước:

1. 1. Nắm cơ bản: Học các lệnh vẽ (Line, Polyline…), quản lý Layer, ghi kích thước (Dimension) và chèn chữ.
   2. Hiểu bản vẽ: Học cách đọc bản vẽ kiến trúc, thiết lập khung tên và tỷ lệ bản vẽ (Model/Layout).
   3. Thực hành thực tế: Triển khai trọn bộ hồ sơ nội thất hoàn chỉnh từ mặt bằng, mặt đứng cho đến bản vẽ chi tiết đồ gỗ.
