Bản vẽ thiết kế nội thất 2D và 3D là gì và đóng vai trò như thế nào trong một dự án nội thất? Đây là thắc mắc quan trọng của hầu hết các chủ đầu tư và ban quản lý dự án khi bắt đầu cải tạo văn phòng, xây dựng không gian làm việc mới hay triển khai thi công nội thất thương mại.

Trong một hồ sơ thiết kế chuẩn chỉnh, bản vẽ 2D và 3D không hề thay thế hay phủ quyết lẫn nhau mà là hai công đoạn nối tiếp, đảm nhận những nhiệm vụ hoàn toàn riêng biệt. Việc hiểu rõ đặc điểm cùng ứng dụng bản vẽ 2D và 3D giúp chủ đầu tư dễ dàng đọc hiểu hồ sơ, trao đổi hiệu quả với kiến trúc sư, bóc tách dự toán minh bạch và hạn chế tối đa rủi ro phát sinh chi phí khi bước vào thi công thực tế.

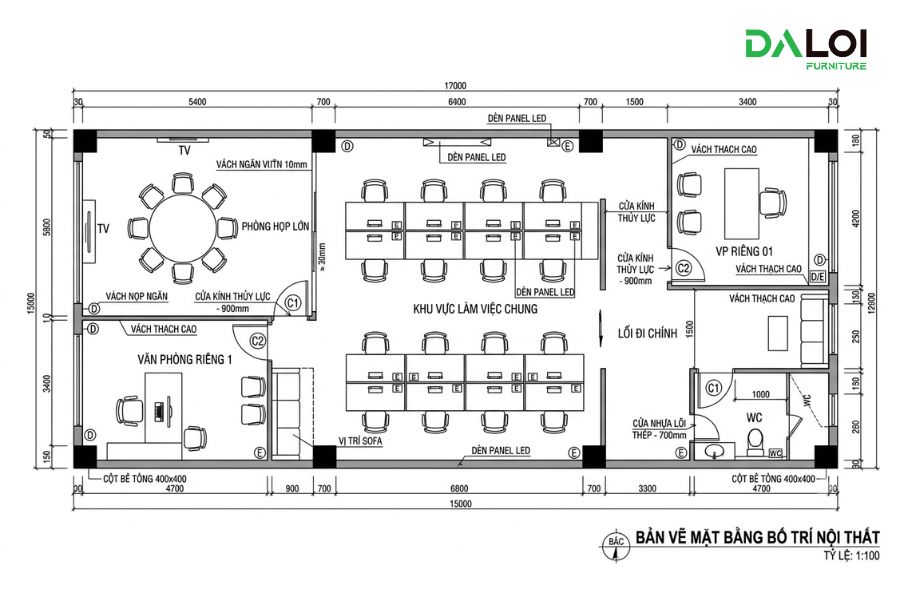

1. Bản Vẽ Thiết Kế Nội Thất 2D Là Gì?

Bản vẽ 2D là gì? Trong ngành nội thất, bản vẽ 2D (2-Dimensional) là hình thức thể hiện đối tượng trên mặt phẳng hai chiều, bao gồm chiều dài và chiều rộng (trục tọa độ X và Y).

Bản vẽ thiết kế nội thất 2D là bộ tài liệu kỹ thuật chuẩn hóa, ghi nhận toàn bộ thông số hình học, quy hoạch bố trí mặt bằng, chi tiết cấu tạo sản phẩm và hệ thống hạ tầng đi kèm. Người xem tiếp cận bản vẽ 2D thông qua các đường nét, ký hiệu kiến trúc tiêu chuẩn, mặt cắt và các con số kích thước phủ bì/lọt lòng.

1.1 Thành phần kỹ thuật tiêu chuẩn trên bản vẽ 2D

Một bộ bản vẽ thiết kế nội thất 2D chuẩn triển khai thi công Shop Drawings (bản vẽ thi công chi tiết) thường bao gồm:

Mặt bằng bố trí nội thất (Layout Plan): Thể hiện tọa độ vị trí của cụm bàn văn phòng , ghế văn phòng , tủ văn phòng , bàn quầy lễ tân, phòng họp và lối di chuyển giao thông.
Kích thước & Cao độ không gian: Ghi rõ thông số chiều dài, chiều rộng phòng, kích thước phủ bì/lọt lòng của đồ đạc và cao độ trần thạch cao, sàn nhà.
Định vị vách ngăn & Cửa đi: Xác định ranh giới chia phòng, hướng mở cửa, vị trí vách kính cường lực hay vách thạch cao tiêu âm.
Hồ sơ chi tiết thi công & M&E: Cung cấp mặt đứng, mặt cắt, cấu tạo liên kết gỗ, độ dày ván (17mm/25mm), chỉ nẹp PVC, loại phụ kiện (bản lề, ray trượt) và sơ đồ đấu nối điện, mạng, cấp thoát nước âm tường/âm sàn.

1.2 Phân tích vai trò chuyên môn của bản vẽ 2D

Tối ưu hóa công năng & Luồng giao thông: Giúp kiến trúc sư tính toán mật độ sử dụng (ví dụ: 4m² – 6m²/nhân viên văn phòng), đảm bảo kích thước lối đi chính đạt quy chuẩn an toàn PCCC (tối thiểu 1,2m – 1,5m).
Căn cứ bắt buộc cho xưởng sản xuất: Thợ gỗ bắt buộc phải căn cứ vào file 2D bổ chi tiết để cắt ván và lắp ráp. Thợ thi công tại công trình dùng 2D để đi đường điện âm và định vị thiết bị.
Cơ sở lập dự toán (BOQ) & Căn cứ pháp lý: Bản vẽ 2D cung cấp số liệu đầu vào duy nhất để bóc tách khối lượng vật tư (mét vuông ván, mét dài nẹp, số ổ cắm), làm cơ sở chốt giá hợp đồng và nghiệm thu công trình.

2. Bản Vẽ Thiết Kế Nội Thất 3D Là Gì?

Bản vẽ thiết kế nội thất 3D là gì? Đây là dạng bản vẽ mô phỏng đối tượng trong môi trường ba chiều, bao gồm chiều dài, chiều rộng và chiều cao/chiều sâu không gian (trục tọa độ X,Y và Z).

Trong thiết kế nội thất, bản vẽ thiết kế nội thất 3D được trình bày dưới dạng mô hình ba chiều hoặc ảnh render phối cảnh 3D nội thất chất lượng cao. Công nghệ này sử dụng phần mềm đồ họa để giải mã màu sắc, chất liệu bề mặt và hiệu ứng chiếu sáng, giúp người xem “sống thử” trong không gian tương lai.

2.1 Yếu tố thẩm mỹ & Thị giác thể hiện trên bản vẽ 3D

Một hồ sơ phối cảnh 3D nội thất chuyên nghiệp mô phỏng trọn vẹn:

Hình khối & Kiểu dáng: Tái hiện chân thực kiểu dáng bàn ghế, độ bo cong tủ kệ và sự tương quan tỷ lệ giữa đồ đạc với diện tích căn phòng.
Màu sắc & Chất liệu bề mặt (Materials): Thể hiện rõ độ bóng của kính, độ nhám của đá, vân gỗ MDF phủ Melamine/Veneer, bề mặt vải nỉ bọc ghế hay kim loại mạ PVD.
Kịch bản chiếu sáng (Lighting Scheme): Mô phỏng sự kết hợp giữa ánh sáng tự nhiên từ ô cửa sổ và hệ thống đèn nhân tạo (đèn âm trần, đèn ray, đèn LED hắt trang trí) với nhiệt độ màu chuẩn xác.
Góc nhìn đa chiều: Cung cấp các góc nhìn toàn cảnh từ trên cao (Bird-eye View) hoặc góc nhìn ngang tầm mắt (Eye-level View) giúp đánh giá tính thống nhất của phong cách thiết kế.

2.2 Phân tích vai trò chuyên môn của phối cảnh 3D

Trực quan hóa phương án thiết kế: Giúp người không có chuyên môn kỹ thuật vẫn có thể cảm nhận ngay góc nhìn, màu sắc và độ thoáng của không gian.
Rút ngắn thời gian phê duyệt: Giúp Ban giám đốc hoặc chủ đầu tư nhanh chóng đánh giá và chốt phương án mà không cần giải thích bằng lời.
Tránh lãng phí chi phí cải tạo: Cho phép điều chỉnh tông màu, chất liệu hay đổi kiểu dáng nội thất ngay trên phần mềm, tránh tình trạng thi công xong ra thực tế không phù hợp phải đập bỏ.

Lưu ý chuyên môn: Mức độ thực tế của công trình phụ thuộc vào việc kiến trúc sư có sử dụng đúng vật liệu có sẵn trên thị trường (đúng mã màu gỗ, đúng mã vải) khi dựng mô hình 3D hay không.

3. Bản Vẽ 2D Và 3D Được Sử Dụng Như Thế Nào Trong Thiết Kế Nội Thất?

Trong một dự án thiết kế thi công nội thất chuyên nghiệp, bản vẽ 2D và 3D không thay thế cho nhau mà bổ trợ khép kín theo chu trình 4 bước

3.1 Phân công nhiệm vụ cụ thể của từng loại bản vẽ

Ứng dụng bản vẽ 2D: Được sử dụng ở bước đầu tiên (quy hoạch mặt bằng công năng) và bước cuối cùng (bổ chi tiết cho xưởng cắt gỗ, thi công M&E và làm thước đo nghiệm thu kích thước).
Ứng dụng bản vẽ 3D: Được sử dụng ở bước giữa (phát triển ý tưởng và chốt phong cách thẩm mỹ), phục vụ công tác trình duyệt phương án và truyền thông thương hiệu.

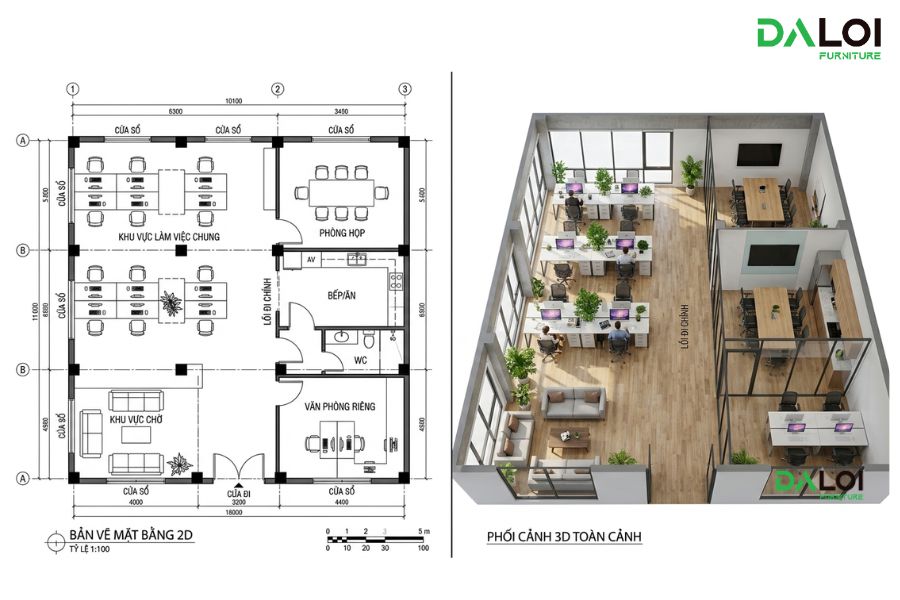

3.2 Phân tích lý do bắt buộc phải kết hợp 2D và 3D

3D quyết định YẾU TỐ THẨM MỸ, 2D quyết định YẾU TỐ KỸ THUẬT: Nếu chỉ có 3D, thợ xưởng không thể biết độ dày gỗ bao nhiêu hay đóng kết cấu ra sao. Ngược lại, nếu chỉ có 2D, chủ đầu tư rất khó hình dung sự kết hợp màu sắc và cảm giác không gian khi đi vào vận hành.
Tạo bộ tiêu chuẩn nghiệm thu minh bạch: Bản vẽ 2D dùng để kiểm tra thông số kích thước thực tế; bản vẽ 3D dùng để đối chiếu mức độ hoàn thiện thẩm mỹ và độ tương đồng màu sắc.

>> Bạn có thể tham khảo thêm bài viết : [Thiết Kế Nội Thất 2D Và 3D Khác Nhau Thế Nào?] để xem các tiêu chí phân tích so sánh chi tiết hơn

4. Lời Kết

Tóm lại, bản vẽ 2D đóng vai trò là “kim chỉ nam” về mặt kích thước và thông số kỹ thuật, trong khi bản vẽ 3D đóng vai trò là “chuẩn mực” về mặt hình ảnh và thẩm mỹ không gian. Việc nắm vững bản vẽ thiết kế nội thất 2D, 3D là gì cùng ứng dụng thực tế của chúng sẽ giúp chủ đầu tư kiểm soát dự án hiệu quả, tối ưu ngân sách và đảm bảo công trình hoàn thiện đúng 100% so với kỳ vọng.

Nếu bạn đang cần tư vấn thiết kế thi công nội thất văn phòng trọn gói, trường học hay dự án thương mại trọn gói, Đa Lợi Furniture luôn sẵn sàng đồng hành cùng quý khách trong mọi khó khăn :

Hơn 20 năm kinh nghiệm chuyên sâu trong lĩnh vực nội thất văn phòng và công trình thương mại.
Tư vấn mặt bằng 2D tối ưu công năng và dựng phối cảnh 3D chân thực, bám sát nhận diện thương hiệu.
Trực tiếp sản xuất tại nhà xưởng hiện đại, cam kết sản phẩm thực tế hoàn thiện chuẩn xác theo đúng hồ sơ thiết kế.

5. FAQ ?

5.1 Bản vẽ 2D và 3D được tạo bằng phần mềm nào?

Phần mềm triển khai 2D: Phổ biến nhất là AutoCAD (chuyên bổ kỹ thuật, Shop Drawings) hoặc BricsCAD.
Phần mềm dựng 3D: Phổ biến là SketchUp, 3ds Max (kết hợp V-Ray/Corona Render) hoặc Revit (mô hình hóa BIM tích hợp cả 2D và 3D).

5.2 Có thể thi công nội thất chỉ dựa vào bản vẽ 2D không?

Có thể, đối với các hạng mục đơn giản hoặc cải tạo nhỏ. Nếu bộ hồ sơ 2D cung cấp đầy đủ mặt bằng, mặt đứng, mặt cắt, thông số vật liệu và sơ đồ M&E, xưởng sản xuất hoàn toàn có thể thi công chuẩn xác. Tuy nhiên, với các công trình phức tạp, việc thiếu 3D dễ dẫn đến rủi ro sai lệch tông màu hoặc cảm giác không gian bị ngột ngạt.

5.3 Bản vẽ 3D có đủ thông tin để thi công không?

Không. Bản vẽ 3D xuất ra dưới dạng file ảnh phối cảnh phục vụ duyệt thẩm mỹ, không chứa các chỉ số kỹ thuật chi tiết như kích thước lọt lòng, độ dày ván gỗ hay sơ đồ đi dây điện. Thợ sản xuất bắt buộc phải căn cứ vào con số trên file 2D chi tiết để thao tác.
